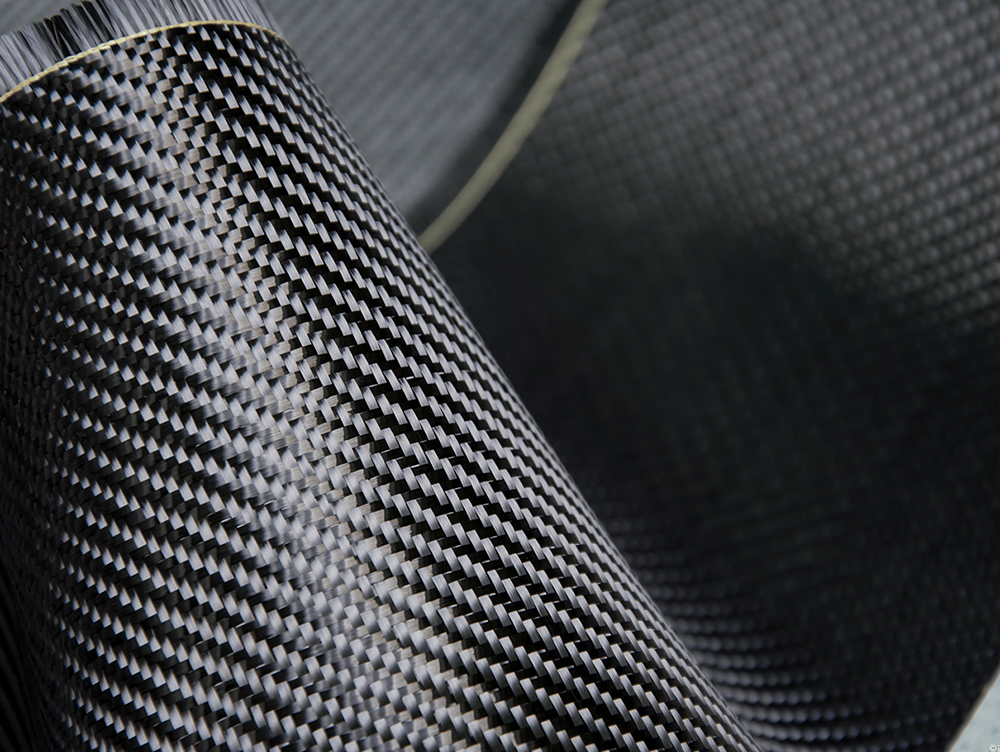

碳纖維復合材料具有重量輕、比強度高、比模量高、耐疲勞和可設計性強等特點，已廣泛應用于航空航天、汽車輕量化、風電葉片、軌道交通、體育器材和高端裝備制造領域。

但與普通金屬或塑料相比，碳纖維復合材料的力學性能測試更加復雜。其測試結果不僅與設備精度有關，還容易受到纖維方向、鋪層結構、夾持方式、試樣加工質量和加載同軸度等因素影響。因此，碳纖維復合材料通常需要使用高精度萬能試驗機，并配合合適的夾具、引伸計及試驗方法，才能獲得具有參考價值的數據。

一、碳纖維復合材料的力學性能具有明顯方向性

鋼、鋁等金屬材料通常可以近似看作各向同性材料，而碳纖維復合材料具有明顯的各向異性。即使采用相同的樹脂基體和碳纖維，不同鋪層方向也可能表現出完全不同的力學性能。

例如：

· 沿纖維方向具有較高的拉伸強度和彈性模量；

· 垂直纖維方向的性能更多取決于樹脂基體和界面結合；

· ±45°鋪層常用于評價面內剪切性能；

· 多方向鋪層材料的破壞過程更加復雜；

· 層合板還可能發生層間剪切和分層破壞。

這種方向性意味著試驗中的載荷、位移和變形測量都需要保持較高精度。如果設備控制不穩定或加載方向存在偏差，就可能放大不同試樣之間的離散性，影響材料性能評價。

二、材料剛度高，微小變形也需要準確測量

碳纖維復合材料通常具有較高的彈性模量。在拉伸試驗初期，即使載荷快速增加，試樣的變形量也可能比較小。

如果僅通過萬能試驗機橫梁位移計算試樣應變，測量結果可能包含以下因素：

· 試驗機機架受力變形；

· 夾具與連接件變形；

· 試樣在夾具中的微小滑移；

· 傳動系統間隙；

· 夾持端調整過程中的位移；

· 試樣標距以外區域的變形。

這些附加位移會影響彈性模量和應變結果。尤其是在材料研發、鋪層方案對比和批次質量控制中，即使測量誤差不大，也可能導致對材料性能的錯誤判斷。

因此，碳纖維復合材料測試通常需要配置高精度電子引伸計、自動引伸計或視頻引伸計，直接測量試樣標距段的實際變形。

三、復合材料的破壞往往突然發生

金屬材料在斷裂前通常會出現較明顯的屈服和塑性變形，而許多碳纖維復合材料在達到極限載荷后可能快速斷裂，并伴隨纖維崩裂、基體開裂或分層。

如果萬能試驗機的數據采集速度不足，可能無法完整記錄：

· 最大試驗力；

· 斷裂前的載荷變化；

· 局部損傷引起的曲線波動；

· 極限強度對應的變形；

· 試樣斷裂瞬間的載荷下降過程。

高精度萬能試驗機不僅要具備較高的測量準確度，還應具有穩定的數據采集和控制能力，以便完整記錄材料從彈性變形、損傷發展到最終斷裂的過程。

四、早期損傷變化較小，需要較高的測量靈敏度

碳纖維復合材料并不一定在達到最大載荷時才開始損傷。隨著載荷增加，材料內部可能逐漸出現：

1. 樹脂基體微裂紋；

2. 纖維與樹脂界面脫粘；

3. 層間分層；

4. 局部纖維斷裂；

5. 損傷擴展并形成整體破壞。

部分早期損傷反映在試驗曲線上時，可能只是剛度或載荷的輕微變化。如果設備分辨力不足、噪聲較大或控制波動明顯，這些變化可能被掩蓋。

在科研測試中，萬能試驗機還可能需要與聲發射、數字圖像相關、應變片或其他外部采集系統配合使用。穩定、同步的力學數據能夠為分析材料內部損傷機制提供基礎。

五、層間和剪切性能測試對小載荷變化比較敏感

碳纖維復合材料不僅需要測試縱向拉伸強度，還可能涉及：

· 橫向拉伸性能；

· 壓縮性能；

· 彎曲性能；

· 層間剪切強度；

· 面內剪切性能；

· 剝離性能；

· 開孔拉伸和開孔壓縮性能；

· 膠接接頭剪切性能；

· 層間斷裂韌性。

不同試驗項目的載荷范圍差異較大。如果只配置一個較大量程的傳感器測試較小載荷項目，可能難以兼顧低載荷段的測量效果。

高精度萬能試驗機可以根據實際測試范圍配置合適量程的負荷傳感器，必要時采用多傳感器方案，使拉伸、彎曲、剪切和剝離等不同項目都能在合理的測量區間內進行。

六、加載同軸度會直接影響測試結果

碳纖維復合材料拉伸試樣通常較薄，對偏心加載比較敏感。如果上下夾具不同軸，試樣在承受軸向拉力的同時還會受到附加彎曲載荷，可能造成：

· 試樣一側提前受力；

· 局部應力集中；

· 夾持端附近提前破壞；

· 測得強度偏低；

· 多次測試結果離散性增大；

· 試樣斷裂位置不符合預期。

因此，適用于碳纖維復合材料的萬能試驗機不僅要“測得準”，主機還應具備較好的機架剛度、橫梁平行度和夾具同軸度。

對于要求較高的項目，可以通過對中裝置、調心結構或應變測量方式檢查加載狀態，減少附加彎曲對測試結果的影響。

七、夾持不當容易造成打滑或夾傷

碳纖維復合材料試樣強度高，但局部抗壓和層間性能可能相對敏感。夾緊力過小，試樣容易在試驗過程中打滑；夾緊力過大，又可能導致試樣在夾持端被壓傷、分層或提前斷裂。

常見問題包括：

· 試樣從夾具中滑出；

· 夾具表面損傷試樣；

· 試樣在夾持區域分層；

· 斷裂位置集中在夾具邊緣；

· 試樣端部發生劈裂；

· 加載初期出現異常位移。

因此，碳纖維復合材料測試需要根據試樣厚度、表面狀態和預計載荷選擇夾具。必要時還要在試樣端部粘貼加強片，以改善夾持區受力狀態。

對于批量檢測，可以根據實際需求選擇機械夾具、氣動夾具或液壓夾具。無論采用哪種夾持方式，都需要保證夾緊力穩定且左右夾持盡量對稱。

八、試驗速度和閉環控制必須穩定

碳纖維復合材料試驗通常需要按照規定的加載速度或應變速率進行。加載速度發生波動，可能影響曲線形態和最終測試結果。

高精度萬能試驗機應具備穩定的伺服驅動系統和閉環控制能力，能夠實現：

· 位移閉環控制；

· 試驗力閉環控制；

· 變形閉環控制；

· 多種控制方式之間平穩切換；

· 低速狀態下穩定運行；

· 達到設定條件后自動停機；

· 試樣斷裂后及時卸載或返回。

對于彈性模量、循環加載或分階段加載試驗，控制系統的響應速度和穩定性尤其重要。如果橫梁低速運行時出現爬行或波動，就可能影響小變形階段的測試曲線。

九、為什么普通精度設備可能不夠用？

普通萬能試驗機并非完全不能測試碳纖維復合材料，但在高要求場景中可能出現一些局限：

所以，判斷一臺設備是否適合碳纖維復合材料，不能只看最大試驗力，還要綜合評估力值測量、變形測量、數據采集、控制性能、主機剛度和夾具設計。

十、碳纖維復合材料可以進行哪些力學試驗？

配置不同夾具和測量附件后，萬能試驗機可以完成多種測試項目。

1. 拉伸試驗

用于測量拉伸強度、彈性模量、斷裂應變和泊松比等性能。試驗對夾具同軸度、試樣端部處理和變形測量精度要求較高。

2. 壓縮試驗

用于評價材料在軸向壓力下的承載能力和破壞模式。由于復合材料試樣可能發生失穩，通常需要配置專用壓縮夾具。

3. 彎曲試驗

通過三點彎曲或四點彎曲方式測量彎曲強度和彎曲模量。測試時要合理選擇支撐跨距、壓頭尺寸和傳感器量程。

4. 層間剪切試驗

常采用短梁彎曲方式評價層間結合能力。該類試驗的試樣尺寸較小，對支撐位置、跨距和試驗力測量穩定性有較高要求。

5. 剝離及膠接性能試驗

用于評價復合材料層間、復合材料與金屬之間或膠接結構的結合性能。由于剝離載荷相對較小，更需要合理選擇傳感器量程。

十一、碳纖維復合材料萬能試驗機怎么選？

采購設備前，建議重點確認以下內容：

1. 根據最大載荷選擇量程

應結合材料強度、試樣截面積和試驗類型估算最大載荷。不要盲目選擇大噸位設備，也不能讓試驗長期接近設備的極限載荷。

如果既要測試高強度拉伸，又要測試小載荷剝離，可以考慮配置不同量程的負荷傳感器。

2. 關注有效測量范圍

精度等級只是判斷設備性能的一個方面，還要了解相應精度能夠覆蓋的有效測量范圍。測試載荷應盡可能落在傳感器適合的測量區間內。

3. 配置合適的變形測量裝置

如果需要測量彈性模量、斷裂應變或泊松比，建議根據試樣尺寸和變形范圍配置：

· 電子引伸計；

· 雙向引伸計；

· 自動引伸計；

· 視頻引伸計；

· 應變片或其他測量系統。

4. 根據試樣設計專用夾具

廠家需要了解試樣厚度、寬度、端部結構、表面狀態和預計載荷，再確定夾具類型、夾持面形式及夾緊方式。

5. 檢查主機剛度和同軸度

對于高模量、高強度碳纖維復合材料，主機剛度和加載同軸度會直接影響測試穩定性，應將其作為選型和驗收的重要內容。

6. 關注數據采集與軟件功能

軟件應能夠顯示載荷—位移、應力—應變等曲線，并根據試驗要求計算強度、模量和應變等結果。科研項目還需要關注原始數據導出、自定義試驗方法和外部設備同步功能。

7. 先進行真實試樣驗證

在設備選型階段，建議向廠家提供具有代表性的碳纖維復合材料試樣，通過實際測試觀察：

· 夾具是否打滑；

· 試樣是否在有效區域斷裂；

· 曲線是否平滑；

· 多次測試結果是否一致；

· 變形測量是否穩定；

· 試驗方法是否符合項目要求。

十二、高精度不僅是一個參數

“高精度萬能試驗機”不能只理解為負荷傳感器精度較高。對于碳纖維復合材料測試，真正有意義的高精度是一套完整能力，包括：

· 試驗力測量準確；

· 小變形測量可靠；

· 橫梁運行穩定；

· 數據采集及時；

· 主機剛度較高；

· 上下夾具保持良好同軸度；

· 夾持過程穩定且不損傷試樣；

· 軟件能夠按照試驗方法計算結果。

只有這些環節相互配合，才能降低設備因素對試驗數據的影響。

結語

碳纖維復合材料具有高強度、高模量、各向異性和漸進損傷等特點，其力學測試比普通材料更容易受到設備精度、加載同軸度、夾持方式及變形測量方法的影響。

使用高精度萬能試驗機，并不只是為了得到更漂亮的試驗曲線，而是為了更準確地識別材料強度、彈性模量、斷裂應變和層間性能，為鋪層設計、材料研發、生產質量控制及結構安全評價提供可靠依據。

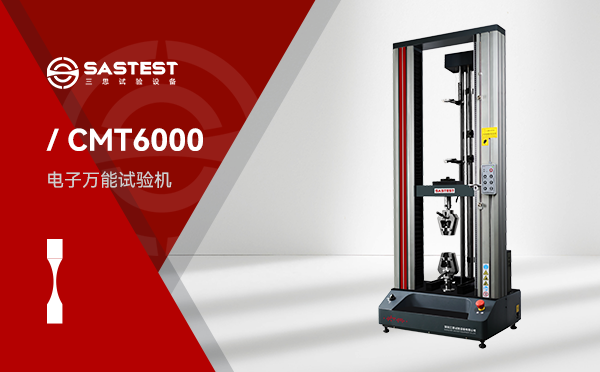

深圳三思試驗設備有限公司可根據碳纖維板材、層合板、預浸料及復合材料結構件的測試需求，提供不同試驗力量程的電子萬能試驗機，并配置拉伸、壓縮、彎曲、剪切等試驗夾具以及電子引伸計、視頻引伸計等測量裝置，為復合材料研發和質量檢測提供針對性的試驗方案。
